第一章 总 论
1.1概述
1、名称
生活污水处理工程
2、业主提供的数据
生活污水排放量每天50立方即2.5m3/h
3、项目简介
废水水量现对该污水进行处理，要求出水水质各项指标达到《污水综合排放标准》GB8978-1996中的一B级排放标准。该项目投入使用后即可减少污水排放量，有效减轻环境污染状况，又能充分响应我国环境保护及可持续发展的基本国策。
4、方案编制单位
广西918博天堂水处理设备有限公司
1.2编制依据
a、主要标准
《城市污水再生利用城市杂用水水质》GB/T18920-2002
《城镇污水处理厂污染物排放标准》GB18918-200
《污水综合排放标准》GB8978-1996；
《室外排水设计规范》 GB50014-2006；
《给水排水工程结构设计规范》GBJ69-2002；
《工业防腐设计规范》GBJ46-82；
《工业污染物产生和排放系数手册》；
《城市区域环境噪声标准》 GB3096-93；
《供配电系统设计规范》GB50217-94；
《建筑给水排水设计规范》GB50015-2003;
《自动化仪表选型规定》HG20507-92;
《低压配电设计规范》GB50054-95；
《泵站设计规范》GB/T50265-97；
b、设计依据和主要资料
国家现行的建设项目环境保护设计规定；
国内外有关该废水治理的技术资料；
业主提供的基础资料；
同类废水治理的工程经验和技术；
设计技术规范和标准。
1.3设计原则
a贯彻国家关于环境保护的基本国策，执行国家和地方的相关政策、法规、规范和标准；
b在出水达到处理要求的前提下，做到尽量节省投资，充分发挥污水处理工程的社会、经济效益和环境效益；
c选择流程灵活、运行管理方便、功能稳定可靠的处理工艺;
d设计中尽量利用现有场地，按功能分区，在保证处理效果的前提下力求紧凑，减少占地和投资费用，并留有余地，以利于操作管理及维修保养;
e设计中尽量考虑操作自动化，以减少操作工的劳动强度;
F充分考虑污水处理系统配套的减震、降噪、除臭等措施，消除对环境的二次污染。
1.4设计范围
a污水处理的工艺流程设计；
b污水处理土建施工图的设计；
c设备工艺的设计；
d设备电器及控制系统的设计；
e其它相关污水处理配套的设计；
F风机除噪音措施。
第二章 建设规模及进出水水质
2.1污水站建设规模
根据业主要求，该项目设计要达到日处理生活废水50立方。
2.2进出水水质及处理目标
a、污水站进水水质
综合类比同类项目及相关手册资料，进水具体水质指标如下表：
序号 | 项目 | 数值 | |
1 | CODcr | 400mg/L | |
2 | BOD5 | 200mg/L | |
3 | 氨氮 | 35mg/L | |
4 | SS | 200mg/L | |
5 | PH | 6～9 |
b、处理出水水质
根据业主的意见要求，确定设计出水水质达到《污水综合排放标准》GB8978-1996的一B级排放标准，具体指标如下表：
序号 | 项目 | 数值 |
1 | CODcr | ≤100mg/L |
2 | BOD5 | ≤20mg/L |
3 | 氨氮 | ≤15mg/L |
4 | SS | ≤70mg/L |
5 | PH | 6～9 |
2.3各工艺阶段出水水质和去除效果见下表：
阶 段 | 项目 | CODcr | BOD5 | 氨氮 | SS | PH |
调节池 | 进水（mg/l） | 400 | 200 | 35 | 220 | 6~9 |
出水（mg/l） | 400 | 200 | 35 | 220 | 6~9 | |
去除率（%） | / | / | / | / | / | |
水解酸化池 | 进水（mg/l） | 400 | 200 | 35 | 220 | 6~9 |
出水（mg/l） | 280 | 140 | 35 | ≈220 | 6~9 | |
去除率（%） | 30 | 30 | / | / | / | |
接触氧化池 | 进水（mg/l） | 280 | 140 | 35 | ≈220 | 6~9 |
出水（mg/l） | <120 | <30 | <25 | ≈220 | 6~9 | |
去除率（%） | 85 | 85 | 60 | / | / | |
二沉池 | 进水（mg/l） | <120 | <20 | <15 | ≈220 | 6~9 |
出水（mg/l） | <100 | <20 | <15 | <70 | 6~9 | |
去除率（%） | / | / | / | >90 | / | |
总去除率 （%） | >85 | >90 | >60 | >90 |
第三章 污水处理工艺的选择及说明
3.1工艺选择的原则
a所选处理工艺已被成功应用于同类原水条件的工程，有较成熟的操作、运行管理经验。
b工艺耗能低、运行费用省，配套设备操作管理简便方便，易于实现自控。
c所选工艺能适应工程建设需要，周期较短。
3.2处理工艺的选择
a、处理工艺可行性措施
生活污水中有机类杂质较多， CODcr 、BOD5均较高，且BOD5/CODcr之值大于0.4，生化性能较好。宜采用以生化为主的工艺处理流程，因污水水量较大，生化处理采用地埋式一体化污水处理设备。在进生化装置前，尽可能在预处理阶段将生活污水中飘浮和大颗粒悬浮杂质去除，后进入污水调节池，以防止对污水提升泵造成不利影响，可在生化前进行物化处理。
2.5m³/h地埋式一体化设备主要器材一览表
序号 | 名称 | 型号规格 | 数量 | 单位 | 备注 |
1 | 格栅 | 碳钢防腐 | 1 | 个 | 918博天堂 |
2 | 调节池提升泵 | QW7-10-0.75 | 2 | 台 | 上海 |
3 | 液位控制器 | 配套 | 1 | 套 | 合资 |
4 | 一体化污水处理 设备主体 | A级生化池、O级生化池（分二级处理）、二沉池、清水池、污泥浓缩池 | 1 | 台 | 钢制防腐 |
5 | A级生化池 生物填料 | 弹性立体填料 (70%安装密度) | 1 | 套 | 918博天堂 |
6 | O级生化池 生物填料 | 弹性立体填料 (70%安装密度) | 2 | 套 | 918博天堂 |
7 | A级生化池 挂料系统 | 钢制防腐 | 1 | 套 | 918博天堂 |
8 | O级生化池 挂料系统 | 钢制防腐 | 2 | 套 | 918博天堂 |
9 | 接触氧化池 曝气装置 | D150 ABS、尼龙 | 70 | 套 | 918博天堂 |
10 | 罗茨风机 | NSR50-0.75 | 1 | 台 | 章丘 |
11 | 电气控制系统 | 全规格电控箱 | 1 | 套 | 正泰电器 |
12 | 污泥泵 | QW7-10-0.75 | 1 | 台 | 上海 |
13 | 设备内管道阀门 | 配套 | 1 | 套 | 918博天堂 |
14 | 人孔 | 碳钢防腐 | 6 | 套 | 918博天堂 |
15 | 消毒装置 | HY-50 | 1 | 套 | 918博天堂 |
整套设备价格：55000元 （含指导安装、运费在内）。设备尺寸：6.0*2.0*2.5（m）高度不含人孔
注：设备主体采用Q235厚度6mm优质碳钢制作，防腐采用内外三层环氧煤沥青，整体加强采用槽钢+立筋加固。 | |||||

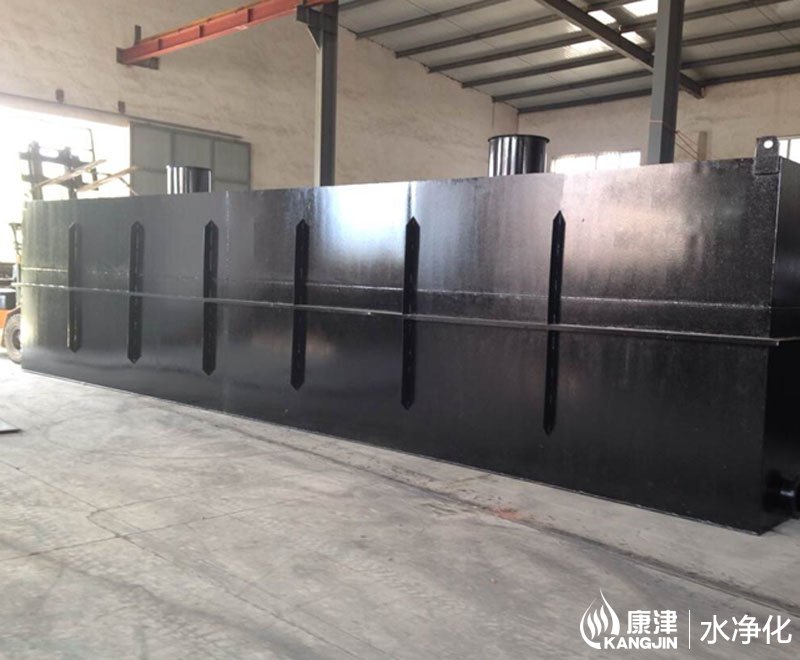

车间实拍设备图片
